Создаём план на бумаге или в программах
Прежде чем тянуть провода, нужно нарисовать план квартиры с расположением мебели, техники и освещения. Это нужно, чтобы:
- видеть, где понадобятся розетки и выключатели;
- избежать перегрузок и коротких замыканий;
- продумать маршруты проводов и тип монтажа — скрытый или наружный.
Нарисовать план можно на бумаге или в специальной программе, которая позволяет создавать схемы, рассчитывать нагрузку и длину кабелей, подбирать компоненты и проверять план на ошибки. Примеры таких бесплатных сервисов — «Электрик», QElectroTech.

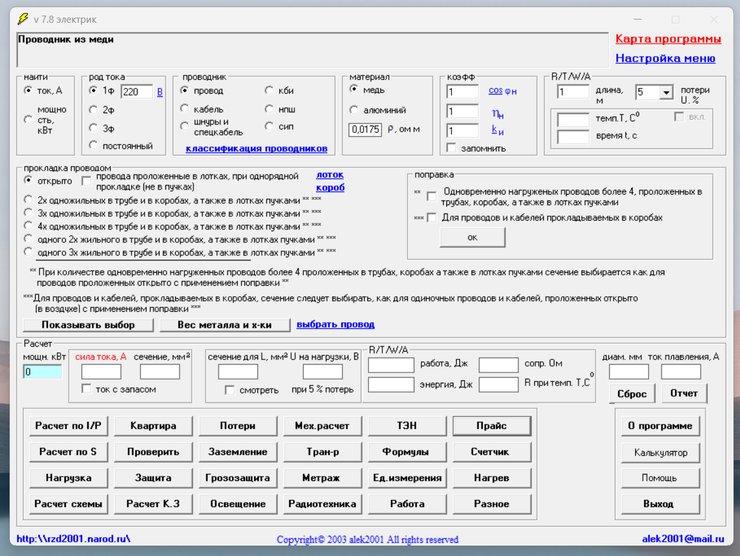

В интерфейсе «Электрика» можно сразу рассчитать стоимость материалов. Скриншот автора
Ещё стоит сразу решить, какие провода вы будете использовать. Чаще всего в квартирах используют ВВГнг — медный кабель с изоляцией из ПВХ, который считается огнестойким и безопасным (ГОСТ 31947-2012). Чтобы его установить, нужно штрабить стены и приобретать розетки для скрытого монтажа. Для декоративной открытой проводки можно применять витой провод.

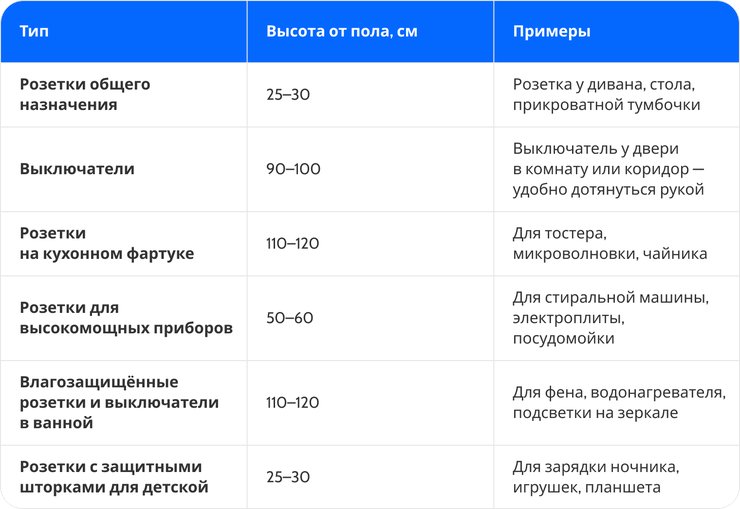

Чтобы электропроводка была удобной и безопасной, важно соблюдать стандарты высоты установки розеток и выключателей от пола.
Собрали в таблице рекомендации из нормативных документов (СП 31-110-2003, раздел 6 Правил устройства электроустановок (ПУЭ) и ГОСТ Р 50571.7.701-2013).
Собираем распределительный щиток
Выбираем место
Щиток должен быть доступным, но не мешать повседневной жизни. Идеальные места — при входе в квартиру в коридоре или в нише шкафа. Рядом не должно быть источников влаги и мебели.
Также можно расположить щиток в подсобном помещении — на высоте 150−170 см от пола (раздел 7 ПУЭ и СП 256.1325800.2016).

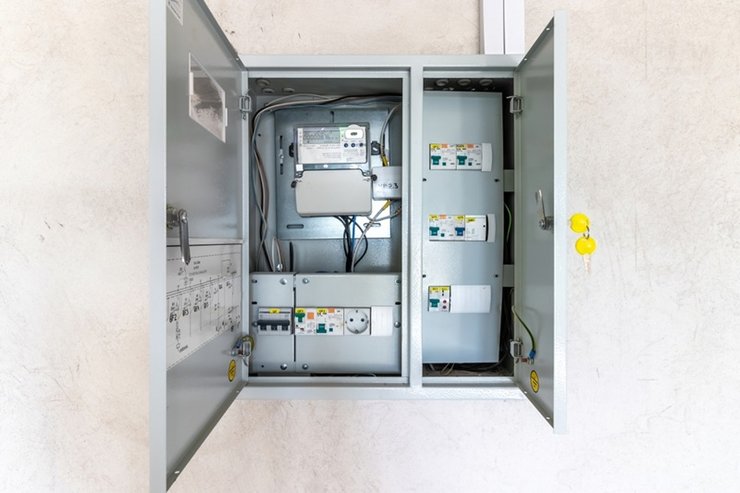

Чтобы защитить щиток от детей, следует поместить его в специальный шкаф и закрыть на ключ. Фото: Deek / Shutterstock / Fotodom
Добавляем устройство защитного отключения
В щитке нужно разместить устройство защитного отключения (УЗО), чтобы предотвратить утечку тока. В каких случаях пригодится такое устройство:
— Если случайно коснуться оголённого провода или при попадании воды на розетку, УЗО мгновенно отключит питание и спасёт от удара током.
— Ток утечки может нагревать провода и вызывать возгорание. УЗО предотвращает пожар.
— Небольшие утечки могут повредить чувствительную электронику: зарядные устройства, блоки питания, бытовую технику с микропроцессорами. УЗО снижает риск порчи электронных плат.
Ставим автоматические выключатели
Автоматические выключатели, или автоматы, защищают электросеть и технику от перегрузки и короткого замыкания.
→ Каждый автомат рассчитан на определённый ток: 10, 16, 20 или 32 А.
→ Если подключили слишком много приборов к одной линии, ток становится выше нормы. Автомат отключает линию, чтобы провода не перегрелись.
→ Если провод касается другого провода или оголился, ток резко растёт. Автомат моментально выключается и предотвращает пожар.
→ Обычно в квартире ставят по одному автомату на комнату или на крупную группу приборов, чтобы при аварии отключалась не вся квартира, а только конкретная линия.
→ На кухню и в санузлы часто ставят отдельные автоматы для мощных приборов — плиты, стиральной машины, кондиционеров.
Стоит предусмотреть минимум 1 автомат на комнату.
Рассмотрим пример для 2-комнатной квартиры с кухней и кондиционерами:
- 2 автомата на всю кухню с плитой;
- по 1 на гостиную, спальню, санузел;
- 2 автомата на кондиционеры.
Делаем схемы разводки

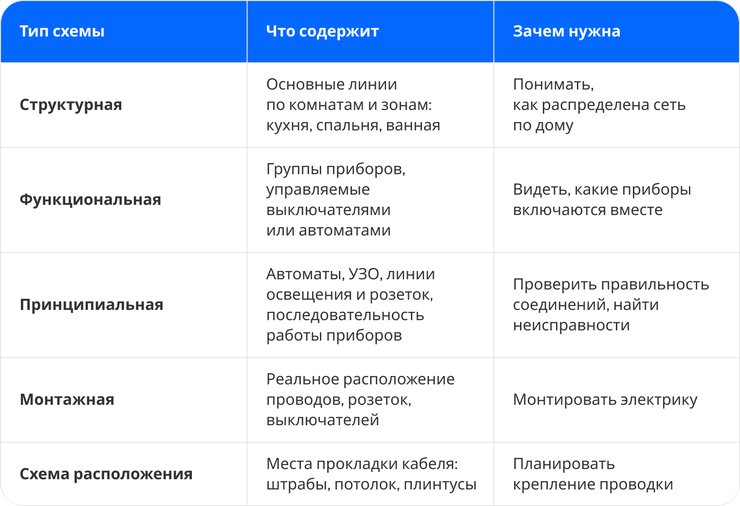

Схема разводки электропроводки — это карта розеток, выключателей, щитков и автоматов. Показали в таблице разные типы схем и для чего их используют:

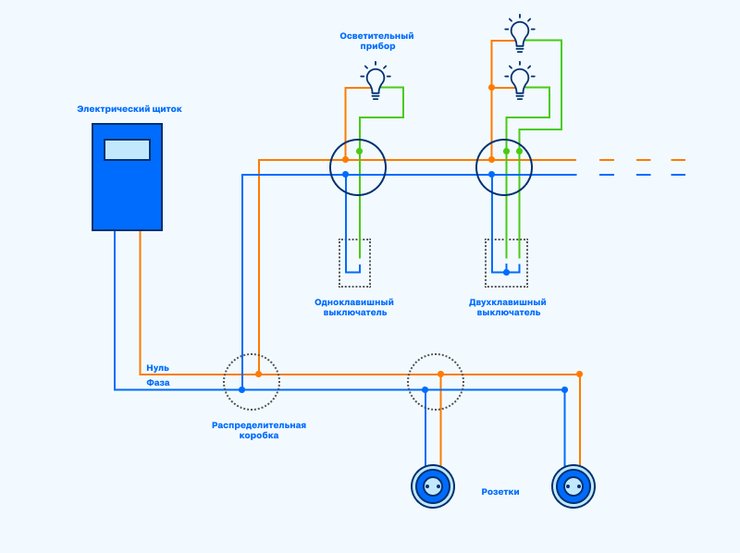

Пример монтажной схемы
Подбираем инструменты и защиту
Отвёртки. Нужны, чтобы завинчивать крепёжные элементы, подключать провода к клеммам и электрическим приборам. Лучше иметь набор с разными наконечниками: крестовыми, плоскими и фигурными.
Обратите внимание на:
- материал лезвия — сталь должна быть закалённой, чтобы не гнулась и не скалывалась;
- ручку — нескользящая, эргономичная, с диэлектрическим покрытием;
- размер: мини-отвёртки — для мелких розеток и выключателей, более крупные — для силовых линий.
Плоскогубцы и кусачки. Для захвата, сгибания, обрезки проводов и жил. Советуем подбирать модели с прочными закалёнными губками, удобными ручками с изоляцией, а также модели разного размера: тонкие — для тонких проводов, более мощные — для кабелей.
Обжимные инструменты. Используют для надёжного соединения проводов с наконечниками или клеммами. Лучше, если усилие сжатия можно регулировать, при обжатии наконечник чётко фиксируется, а рукоятка инструмента удобная.
Зачистные ножи и стрипперы. Позволяют аккуратно удалить изоляцию с проводов.
Для безопасной работы стоит выбирать ножи с регулируемой длиной оголённой жилы, стрипперы с фиксированными пазами для разных сечений проводов, модели с удобной ручкой и защитой от случайного пореза.
Диэлектрические перчатки. Обязательный элемент для защиты от поражения током. Для дома и квартиры подходят перчатки класса 0–1 для работы с напряжением до 1 000 В. При покупке проверяем целостность резины и отсутствие трещин, соответствие классу защиты, комфорт и свободу движений.
Обувь на резиновой подошве. Для дополнительной изоляции от тока. У обуви должна быть гибкая и нескользящая подошва и не должно быть металлических вставок.

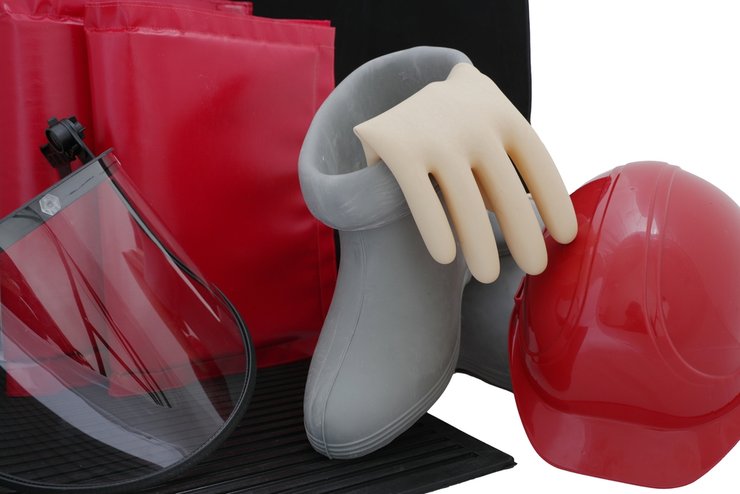

Средства электрозащиты: резиновые перчатки и сапоги, диэлектрический коврик, каска, лицевой щиток. Фото: Kate Kozei / Shutterstock / Fotodom
Дополнительные инструменты
Индикаторы напряжения и тестеры — помогают убедиться, что по линии не идёт ток.
Маркировочные устройства и изолента — удобны для обозначения проводов и клемм.
Дрель и насадки — для прокладки кабелей в стенах.
Изучаем технику безопасности
Отключаем напряжение. Перед любой работой выключайте электричество на нужном участке.
Проверяйте отсутствие напряжения индикатором — это первый и главный шаг безопасности.
Надеваем защиту. Диэлектрические перчатки и обувь на резиновой подошве снижают риск удара током, особенно при работе с влажными поверхностями или скрытой проводкой.
Используем исправные инструменты. Отвёртки, плоскогубцы, кабелерезы и другие инструменты должны иметь изоляцию для безопасной работы с проводами.
Защищаем соединения. Кабель не должен контактировать с острыми краями, открытым металлом без гофры или защитной трубки.
Для прокладки кабелей часто приходится штрабить стены — вырезать канавки. Это нужно делать осторожно:
→ Использовать штраборез или перфоратор с подходящей насадкой.
→ Избегать арматуры, труб и газовых коммуникаций.
→ Кабель должен лежать свободно и без перегибов. Закрепляем скобами через каждые 30–40 см. Для удобства работы можно разметить стену под скобы или стяжки.
Выбираем и устанавливаем провода, розетки, выключатели
При проектировании схемы проводки в квартире важно учитывать, как будут монтироваться розетки и выключатели. Встроенные — требуют штрабления стены и установки монтажной коробки. Их удобно использовать в новых домах и при капитальном ремонте. Накладные — монтируются на поверхность стены. Это отличный вариант для старых помещений или временных решений.
Подробно о типах розеток и высоте установки написали в начале статьи. А вот какие бывают выключатели:
- клавишные — типичные с механической кнопкой;
- сенсорные — работают от касания;
- с датчиком движения — автоматически включают свет при входе в комнату;
- с диммером — регулятором яркости. Позволяют настраивать свет под настроение и задачи;
- с дистанционным управлением — работают с пульта или через приложение.
Высоту установки выключателей над полом регулируют те же нормы, что и для розеток.

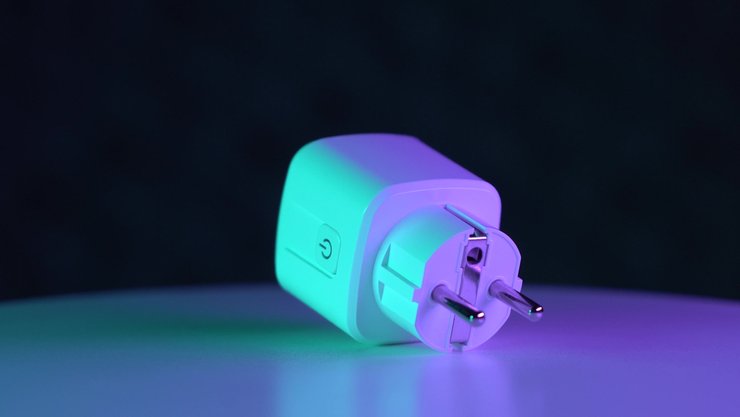

Умной розеткой можно управлять кнопкой на корпусе, если в приложении случился сбой. Фото: Vitaliy Andreev / Shutterstock / Fotodom
Какие бывают частые ошибки и как их избежать
Розетки размещают за мебелью. Иногда неопытные пользователи устанавливают розетки там, куда потом встанет шкаф или диван.
→ Рисуйте мебель на плане и оставляйте доступ к розеткам.
Перегружают линию. Если подключить слишком много приборов к одной группе, автомат отключит всю линию.
→ Рассчитайте нагрузку заранее и распределите приборы по разным линиям.
Делают мало розеток. Устанавливают меньше розеток, чем нужно.
→ Берите минимум на одну больше, чем количество предполагаемых приборов.
Выключатели устанавливают в неудобных местах. Выключатели ставят слишком далеко от дверного проёма.
→ Размещайте их на уровне руки у входа, учитывайте логический маршрут движения по комнате.
Главное
Планировать электрику в доме нужно с учётом мебели и техники.
Следует соблюдать технику безопасности: обесточить сеть, надеть диэлектрические перчатки и обувь на резиновой подошве.
Стены штрабят аккуратно, избегая арматуры, труб и газовых коммуникаций.
Все соединения изолируют, а кабели защищают от острых краёв и металлических деталей.
Стоит проверить расположение розеток и количество линий, чтобы избежать перегрузок.
