Что такое заземление
Заземление соединяет металлические части электроприборов с землёй, чтобы при пробое изоляции ток уходил в грунт, а не проходил через тело человека.
Работает это так: когда изоляция повреждена, фазный провод может коснуться корпуса прибора. Без заземления техника остаётся под напряжением, и удар током получает любой, кто до неё дотронется.
С заземлением ток сразу уходит по безопасному пути — от корпуса прибора через заземляющий проводник в грунт — и может вызвать срабатывание автомата или устройства защитного отключения (УЗО). В результате мы слышим только щелчок в электрощитке вместо удара током.
Согласно Правилам устройства электроустановок (ПУЭ), заземление — это преднамеренное соединение точки электросети с заземляющим устройством. Особенно важен надёжный контур в домах с электрокотлами, бойлерами, стиралками и влажными помещениями, где повышенный риск поражения током.
Какую заземляющую систему выбрать для частного дома
Заземление в частном доме можно установить естественным или искусственным способом.
В естественном методе используют существующие металлические конструкции, которые соприкасаются с землёй. Это арматура фундамента, трубы (но не центрального отопления, канализации, газопровода), обсадные колонны. На первый взгляд, это дёшево, но специалисты не рекомендуют такой вариант. Металл со временем корродирует, соединения теряют надёжность, а ремонт или замена обойдутся намного дороже нового контура.
Искусственное заземление — это специально смонтированная система из электродов, закопанных в землю и соединённых в единый контур. Именно такую систему чаще всего делают в частных домах своими руками.
Этот вариант надёжнее, проще в обслуживании и соответствует современным требованиям электробезопасности.

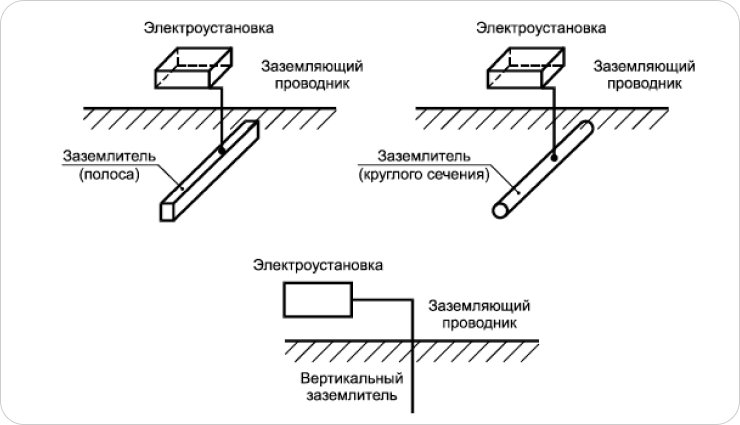

Схема искусственного заземления по ГОСТу Р 57190-2016
По назначению заземление делят ещё на два типа:
- защитное — отводит опасный ток при повреждении техники;
- рабочее — помогает стабильно работать оборудованию и автоматике.
Для частного дома важно защитное заземление.
Сравним естественное и искусственное заземление:
| Критерий | Естественное заземление | Искусственное заземление |
|---|---|---|
| Надёжность | Низкая (коррозия, нестабильность) | Высокая (контроль качества) |
| Сложность монтажа | Отсутствует (используется готовое) | Средняя (требует земляных работ) |
| Затраты | Бесплатно, но рискованно | Доступные материалы |
| Возможность ремонта | Крайне сложно | Просто (контур доступен) |
Для большинства частных домов оптимальное решение — искусственный заземляющий контур с сопротивлением не более 10 Ом. Это безопасно, предсказуемо и не потребует переделок через несколько лет.
Контур заземления: что это и как работает
Контур заземления — это металлическая система, которую закапывают в землю. Она принимает аварийный ток и безопасно отводит его в грунт.
Контур состоит из:
- вертикальных электродов;
- металлических полос или проводников, которые соединяют их между собой;
- кабеля, идущего к электрощитку.
Форма контура бывает разной: линия, прямоугольник или треугольник. Для частного дома чаще всего выбирают треугольник — он надёжнее и равномернее распределяет ток.

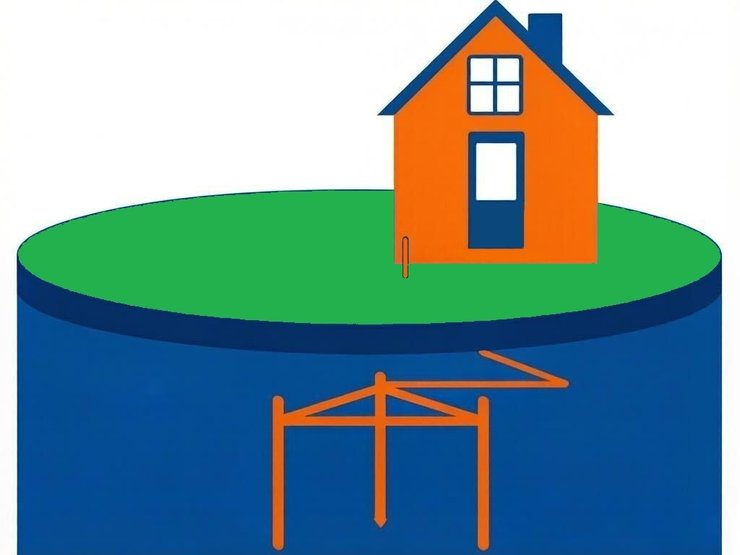

Так схематично выглядит треугольный контур заземления
Есть 2 основных типа контура:
— Классический: сварной треугольник, трудоёмкий монтаж, риск коррозии.
— Модульно-штыревой: штыри из нержавейки или меди на резьбе, компактный, простой монтаж, долговечный.
Линейный контур проще по конструкции, но менее надёжен. Если повреждается одна перемычка, часть системы перестаёт работать. Замкнутый контур — например, треугольник — устойчивее: даже при обрыве одной связи остальные элементы продолжают работать.
Для частного дома сопротивление заземления не должно превышать 30 Ом. Но лучше стремиться к 10 Ом и ниже — так защита будет эффективнее.
Схемы подключения заземления в частном доме
Схема зависит от типа электросети и проводки в доме. В обозначениях используют несколько букв:
- T — заземление;
- N — подключение к нейтрали;
- I — изолированная система;
- C — объединённые защитный и рабочий проводники;
- S — раздельные проводники.
Эти обозначения используют для разных схем заземления. Выделяют несколько основных схем для частного дома:
→ TN-C — самый доступный и популярный вариант, но при этом и самый опасный. Если N оборвётся, потенциал полностью перейдёт на электрооборудование. В результате может начаться пожар.
→ TN-C-S — распространён при реконструкции устаревшего заземления в частном доме. Может быть опасен, если PEN-шина (элемент распределительного щита) оборвётся.
→ TN-S — раздельные рабочий ноль (N) и защитный проводник (PE) от подстанции. Самая безопасная система. Но такая схема доступна не везде, сеть должна изначально поддерживать раздельные проводники.
→ TT — владелец дома делает собственный контур заземления на участке. Защитный проводник не связан с сетью энергокомпании. Это популярное решение для частных домов и дач.
Если от сетевой компании приходят:
— фаза, ноль и отдельный PE-проводник → можно использовать TN-S;
— фаза и общий PEN-проводник → обычно выбирают TN-C-S с разделением на вводе;
— старая или нестабильная сеть → безопаснее сделать систему TT с собственным контуром.
Что понадобится для монтажа
Материалы:
— Вертикальные электроды. Стальной уголок 50 х 50 х 4–5 мм, труба сечением от 32 мм с толщиной стенки не менее 3,5 мм. Длина каждого штыря — 2,5–3 м.
— Горизонтальные перемычки. Стальная полоса 40 х 4 мм для соединения электродов в контур.
— Токоотвод (проводник к дому). Та же стальная полоса 40 х 4 мм или медный провод сечением не менее 10 кв. мм (для подключения к щитку).
— Болт М8 или М10 для присоединения медного провода к токоотводу.
Самый бюджетный вариант — углеродистая сталь. Минимальные размеры изделия можно посмотреть в таблице 1.7.4 ПУЭ. Но если хочется долговечности, подойдут омеднённые или нержавеющие штыри, поскольку они почти не корродируют.
Инструменты:
— лопата для рытья траншеи;
— болгарка (УШМ) для резки металла;
— сварочный аппарат: соединение электродов в земле делают только сваркой, резьба быстро сгниёт;
— кувалда или перфоратор с насадкой для забивания штырей;
— набор гаечных ключей.
Электроды нельзя красить. Краска ухудшает контакт с грунтом и увеличивает сопротивление. Битумом допускается покрывать только сварные швы.
Все соединения под землей делают исключительно сваркой: болты быстро ржавеют.
Пошаговая инструкция по монтажу заземления
Весь процесс можно разбить на несколько последовательных шагов. Рассмотрим на примере замкнутого треугольного контура — самой популярной схемы заземления в частном доме своими руками.
Шаг 1. Выбираем место и роем траншею
Контур размещают минимум в метре от фундамента. Лучше выбрать участок, где не ходят люди и животные.
Выкопайте траншею глубиной 50–70 см в форме треугольника со сторонами 2,5–3 м. От одной вершины сразу прокопайте линию к дому.
Шаг 2. Готовим и забиваем электроды
Длина нарезанных уголков составит 2,5–3 м, концы нужно заострить.
В вершинах треугольника забиваются штыри кувалдой, над дном траншеи остаётся 10–20 см. Без ям: нужен плотный контакт с грунтом.
Шаг 3. Соединяем контур
Уложите по дну траншеи стальную полосу 40 × 4 мм и приварите её к электродам. В итоге получится замкнутый треугольник.
После этого приварите полосу, которая идёт к дому. Сварные швы обработайте битумом, затем засыпьте траншею грунтом.
Как завести заземление в дом: соединение с щитком и шиной
Когда наружный контур собран, его нужно правильно завести в дом и подключить к внутренней сети. Всё сходится в электрощите — на главной заземляющей шине (ГЗШ).

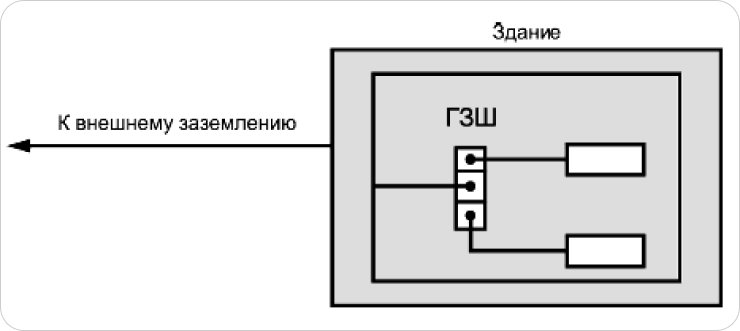

Внутреннее устройство заземления. Источник: ГОСТ Р 57190-2016
От контура к щитку протягивают медный провод сечением не менее 10 кв. мм или стальную полосу 40 х 4 мм. В щите этот проводник подключают к ГЗШ. От неё уже расходятся защитные проводники (PE) к розеткам, приборам и на систему уравнивания потенциалов (СУП). ГЗШ позволяет надёжно соединить все заземляющие цепи и при необходимости добавить новые.
Если в дом заходит система TN-C, её на вводе разделяют на отдельные N и PE. Это уже вариант TN-C-S. При схеме TT дополнительно ставят УЗО.
Сопротивление контура должно быть не выше 8 Ом для однофазной сети 230 В и 4 Ом для трёхфазной 400 В. Это гарантирует, что при пробое ток уйдёт в землю, а автомат или УЗО сработают мгновенно.
Проверяем систему
После монтажа заземление в частном доме обязательно проверяют. Самый надёжный вариант — вызвать электролабораторию. Специалисты измерят сопротивление прибором и выдадут официальный протокол.
Контур тоже нужно проверять. Со временем металл ржавеет, а сварка теряет прочность. По нормативам полноценный осмотр проводят примерно раз в 12 лет.
Типичные ошибки при устройстве заземления
Даже при правильной схеме подключения заземления в частном доме монтажники часто допускают ошибки, которые сводят защиту на нет. Из типичных ошибок можно выделить следующие ↓
Неправильные соединения. Контур собрали, но в щитке перепутали PE и N или после разделения снова соединили их. Формально заземление есть, а по факту оно не работает.
Экономия на проводниках. Вместо специального защитного провода используют старые трубы, арматуру или металлоконструкции. Надёжной защиты это не даст, а со временем контакт ухудшается.
Заземление кусками. Подключили щиток, но не довели PE до розеток, котла, водонагревателя или насоса. Опасное напряжение остаётся на корпусах приборов.
Отказ от уравнивания потенциалов. Без СУП между металлическими трубами и корпусами техники возникает разность потенциалов. Риск удара током сразу возрастает.
Покраска электродов. Краска изолирует штыри от грунта, резко увеличивая сопротивление. Допустимо покрывать только сварные швы битумом.
Слишком большое расстояние контура от дома. Чем длиннее проводник, тем выше сопротивление. Оптимально — 1–2 м от фундамента.
Некачественные материалы. Тонкий профиль (меньше 50 х 50 мм) или обычная сталь без оцинковки быстро корродируют, и сопротивление растёт.
Чрезмерное сопротивление или обрыв цепи делают заземление бесполезным, и оно уже не гарантирует электробезопасность и молниезащиту.
Главное
Заземление — одна из самых важных систем безопасности в частном доме. Оно защищает человека от удара током и помогает сохранить технику при аварии.
Искусственный контур заземления из специальных электродов надёжнее естественного. Для старых двухпроводных сетей делают собственную систему TT. В современных домах используют TN-C-S с разделением PEN-проводника.
Оптимальный вариант — замкнутый треугольник из стальных уголков 50 х 50 мм, соединённых полосой 40 х 4 мм. Сопротивление контура — не более 10 Ом (чем ниже, тем лучше).
Траншею стоит копать глубиной 50–70 см. Затем забивают штыри 2,5–3 м, варят перемычки, ведут полосу к дому. Электроды не красят.
Проводник нужно заводить на главную заземляющую шину (ГЗШ) в щитке. PEN разделяют на N и PE, ставят УЗО. Для проверки сопротивления нужно вызвать электролабораторию.
Не стоит путать PE и N, экономить на сечении провода и соединять электроды болтами. Нельзя игнорировать систему уравнивания потенциалов, иначе разность напряжений на трубах и корпусах приборов останется опасной.
